在現代配電網中，負載種類日趨復雜，并產生越來越多的諧波。諧波電流造成變壓器和線路損耗加大，精密設備的誤動作。嚴重的情況下，諧波在配電網中產生諧振，電容器無法投入運行甚至燒毀，危害電氣設備的安全運行。

因此，人們通過在電容器回路中串聯一個電抗器，與電容器組合使用，改變線路的阻抗值。這樣就可以防止諧振，保護電容器。同時，電容和電感的組合具有濾除諧波的特性，可以用來治理諧波。

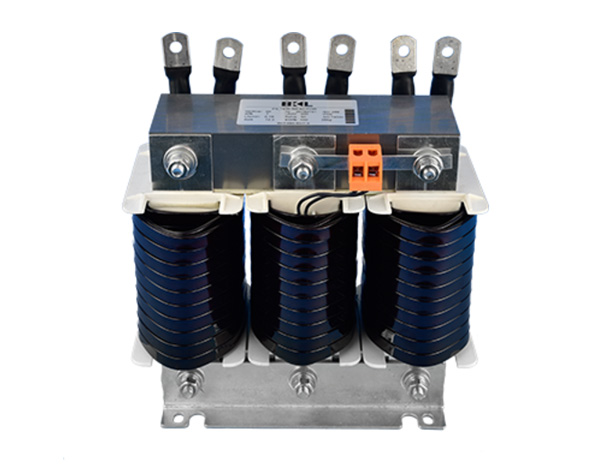

BKF濾波電抗器采用銅芯線或鋁帶繞制，三相結構，具有鐵芯和空氣間隙。最后在真空和壓力徹底浸漬，并在干燥爐內固化，達到H級絕緣水平。

電抗器的關鍵參數是電抗率，即電抗系數。常用的電抗率為7%，這時電抗器與電容器的組合用于諧波較少的電網中，如一般工業和建筑工程，它們可吸收少量的5次和7次諧波電流。對于如數據中心、特殊的行業等3次諧波較高的場合，推薦常用電抗率14%的電容器、電抗器組合，主要抑制3次諧波。

技術參數

額定電壓：230V ~ 690V 50/60Hz

額定功率：5 ~ 100kvar

電抗率：7%、5.67%、14%或定制

線性度：Ln(∑1.85In) < 0.95Ln

繞組材料：鋁帶或銅線繞組

浸漬方式：真空浸漬，H級絕緣

絕緣水平：Un < 1100V，3/-KV（線電壓）

過溫保護：170℃~180℃

調整精度：-2% ~ + 3%

環境溫度：-20℃ ~ +45℃，最高+55℃

海拔：常規1000米，定制可達更高

防護等級：IP00

技術標準：IEC60289、VDE0550-0532、GB/T1094.6-2011
