低壓電力電容器的晶閘管功率調整器Thyro-C適用于動態功率因數校正系統的即插即用解決方案。
鑒于此調整器的特性，采用Thyro-C替代傳統控制元件（如電容器空氣接觸器）具有以下優勢：

? 由于開關頻率是無限的，使用壽命長
? 實現電容器的平滑切換
? 極短的切換時間延遲
? 適合于安裝動態實時補償系統
? 可以是交流或直流控制

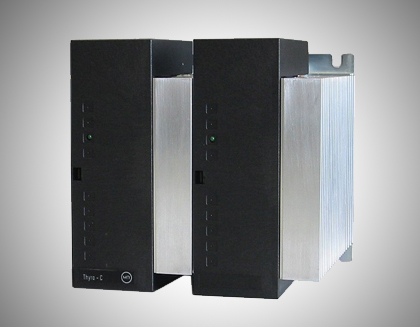

? 完整而緊湊的結構，每臺Thyro-C由兩個模塊組成，含有散熱片、功率元件和控制電路
? 不需要輔助電源
? 運行無噪聲
? 安裝簡便

運行范圍

Thyro-C功率晶閘管可與以下裝置組合使用：

? PLC-可編程序邏輯控制器
? 功率因數控制器或過程控制器
? 計算機系統或過程控制技術

特別適用于:

? 快速
? 且無磨損的切換場合

典型的應用：

? 起重設備
? 電梯
? 電焊機

運行模式

Thyro-C 用于切換電容性負載電容器，可帶或不帶濾波電抗器。由于存在很大的反向充電電流，僅當配有濾波電抗器保護裝置時，才允許在一個低壓配電系統中同時操作Thyro-C模塊和電容器接觸器。
如果供電網絡中已安裝補償設備，請與我們洽詢具體解決方案。

功能原理

調整器由二個晶閘管模塊組成 ，晶閘管切換 L1 相和 L3 相 ， L2相不切換。晶閘管模塊還可用于單相 運行。.

控制輸入

Thyro-C配有控制輸入（端子X1），從電網中可電氣隔離。
控制信號“開”是通過前面板 LED 顯示器上的“ON”來顯示。

電容器的放電

根據 EN 60831 的規定，電力電容器必須與固定的放電裝置連接。因?yàn)殡娙萜髟陉P(guān)斷時會被不斷地充電至系統的峰值電壓，只允許使用電阻對電容器進行放電。
重要事項：即使晶閘管調整器不帶電流，電容器仍然帶電壓充電！僅當電路完全與供電網絡斷開連接時，電容器才可放電，例如隔離開關處于打開狀態。
